1、結構特點

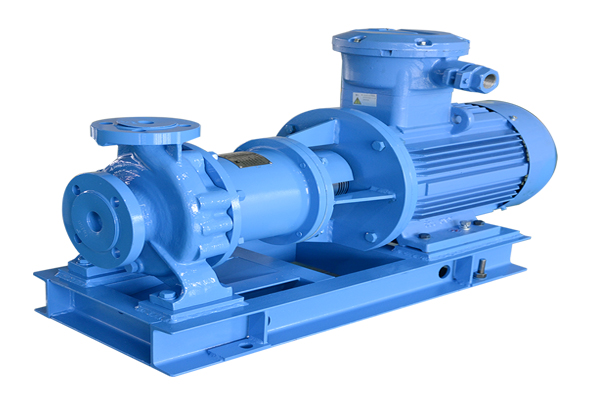

磁力泵它是由泵體、泵蓋、齒輪副（驅動齒輪軸、從動齒輪軸）、滑動軸承、內磁轉子、外磁轉子、密封隔離套、托架、電動機、底座等主要零部件組成（詳見上面所示結構圖）。具體所用的零部件說明如下：

（1）泵體、泵蓋：與一般軸封式齒輪泵一樣承受泵的工作壓力。泵蓋一端與泵體靜密封連接，另一端與隔離套靜密封連接。它是磁力齒輪泵內磁轉子冷卻、潤滑介質內循環流道的載體

（2）磁力驅動裝置：磁力傳動裝置是由內磁轉子總成（含轉子基體、永磁體、導磁體、內包套）、外磁轉子總成（含導磁體聯軸器）和密封隔離套組成。它是磁力齒輪泵的核心部件。磁力驅動裝置的結構、磁路設計，及其各零部件的材質關系到磁力泵的可靠性、磁傳動效率及泵的使用壽命。

（3）滑動軸承：磁力齒輪泵的齒輪軸由滑動軸承支承。由于滑動軸承是靠介質來潤滑和帶去熱量，因此，滑動軸承一般采用耐磨性和自潤滑性良好的材料制作。
