概述:

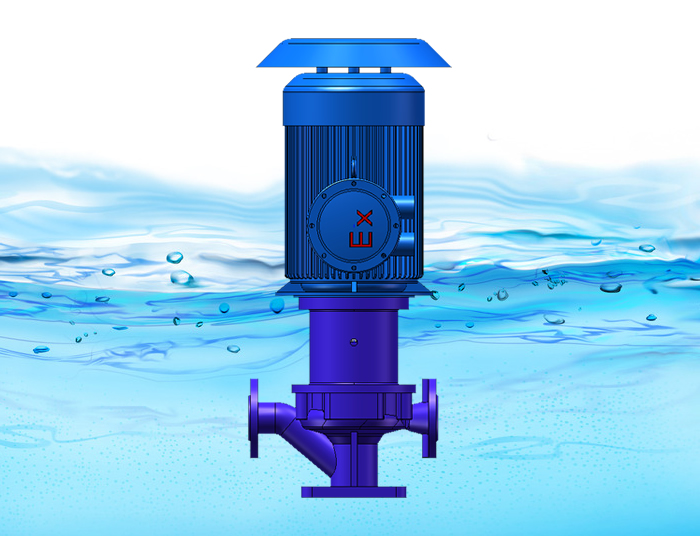

lKIMG系列磁力驅動離心式管道泵是立式懸臂、單吸、單級離心泵，葉輪為閉式，殼體為徑向剖分型式，水平吸入和水平同軸排出。磁力驅動立式管道泵具有較小的必需汽蝕余量，作為管道的一部分，結構緊湊，占用空間小。
結構形式:
l整機采用模塊化、后開門式設計，組件通用性強，拆裝快捷，檢修方便。
l全部采用高溫釤鈷2:17磁鋼，耐溫性好
lSIC雙軸承全金屬鎧裝，耐磨、承載能力強；
l大磁隙防刮磨設計，外轉子全金屬封裝避免磁鋼意外脫落；
l隔離套耐壓防沖刷設計,有效解決底部穿孔和介質中顆粒造成的磨損；
l軸向力自平衡系統設計，泵內殘余軸向力小且隨工況變化自行調，確保泵在運行中軸承端面無磨損。

l直聯立式，驅動轉子與電動機直接聯接，與從動轉子磁銜接，自動對中，輸送介質溫度小于250℃
主要技術參數:

l流量（Q）: 3~200 m3/h

l揚程（H）: 10~130 m

l轉速: 1450 r/min~2900 r/min

l工作溫度： -45℃~250℃

l工作壓力： ≤2.5Mpa

l動力粘度： µ≤20cP

l配用電動機功率：1.1~90 KW

l旋轉方向： 從電機端看為順時針方向

型號說明:

KIMG系列磁力驅動離心式管道泵的命名方法

例： KIMC 80 –80 –160
      ①  ②   ③    ④  ⑤
① 泵的系列名稱（英文縮寫）：凱銘公司符合國際標準的磁力驅動離心式管道泵；
② 泵的吸入口徑80mm;
③ 泵的排出口徑80mm;
④ 葉輪名義尺寸160mm;
⑤ 泵的結構形式為直聯式；（空白-為直聯式；C-直聯端節式；）
