使用參數：
●溫度：-75~400℃；
●壓力：-0.1（真空）~4.0MPa；
●速度：<25m/s或不高于5000r/min；
●尺寸范圍：30~100mm
適用范圍：
●石油煉制、石油化工、礦山、制藥等各行業的轉動設備，特別適用于石油煉制及石油化工中高溫并含有少量顆粒雜質工況場合，如高溫污油、燃料油、原油、渣油等；
結構描述：
●單封 平衡型 焊接金屬波紋管補償 任意旋向
結構特點：
●動環法蘭式聯接：結構簡單，定位可靠，安裝精度高；
●動環平墊密封：密封可靠，適用范圍廣；
●旋轉式設計：可以利用動環的旋轉達到波紋管自清洗，防止波紋管阻塞失彈；
●靜環采用整體環浮裝結構，最大程度降低端面變形；
●靜環密封圈采用高溫石墨材料，密封可靠，可在高溫環境正常使用；
主要材料表：
|
名稱 |
材料 |
高溫配置 |
低溫配置 |
腐蝕性配置 |
|
密封端面 |
靜環端面 |
硬質合金 |
○ |
○ |
○ |
|
碳化硅 |
● |
● |
● |
|
動環端面 |
浸樹脂石墨 |
|
● |
● |
|
浸銻石墨 |
● |
○ |
○ |
|
碳化硅 |
○ |
○ |
● |
|
硬質合金 |
○ |
● |
○ |
|
波紋管 |
AM350 |
○ |
○ |
|
|
Inconel718 |
○ |
○ |
○ |
|
哈氏C |
|
○ |
● |
|
00Cr17Ni14Mo2 |
● |
● |
● |
|
輔助密封 |
柔性石墨 |
● |
○ |
○ |
|
聚四氟乙烯 |
○ |
● |
● |
|
金屬件 |
環座
|
4J42 |
● |
|
|
|
2Cr13 |
|
● |
|
|
0Cr18Ni9 |
|
○ |
○ |
|
0Cr17Ni12Mo2 |
|
○ |
● |
|
其它 |
2Cr13 |
● |
● |
|
|
0Cr18Ni9 |
○ |
○ |
○ |
|
0Cr17Ni12Mo2 |
○ |
○ |
● |
高溫配置為介質溫度≥200℃；低溫配置為介質溫度≤200℃；
●為優先選用材料；
○為允許選用材料，根據實際情況確定；
可以提供其它材料，以適應特殊工況；

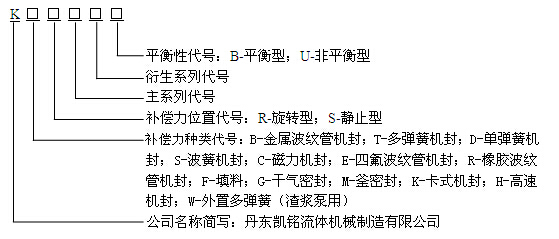

型號說明：
 |
