使用參數：
●溫度：-50~200℃；
●壓力：≤4.5MPa；
●速度：<25m/s或不高于5000r/min；
●尺寸范圍：15~200mm
適用范圍：
●石油煉制、石油化工、電力、冶金、礦山、制藥、食品等各行業的轉動設備，適用于各種低溫潔凈或含有顆粒的中低粘度介質，如輕質油、部分有機物料、水等。
結構描述：
●單封 平衡型 任意旋向
結構特點：
●安裝尺寸符合DIN24960及GB6556尺寸標準，具有更廣泛的應用環境；
●整體環設計，消除因鑲嵌結構引起的端面變形，密封更可靠；
●多種材料輔助密封圈尺寸互換，適用范圍更廣；
衍生系列及相應特點：
●KSR70B：波形彈簧補償，多點支撐補償，彈力更均勻，有效防止阻塞；
●KDR70B：?jiǎn)螐椈裳a(bǔ)償，彈簧空間大，有效防止阻塞，補償力敏感性低；（不符合DIN24960尺寸）
●KTR70B/F 、KSR70B/F：自帶泵送結構，尺寸更緊湊；（泵送結構與旋向有關）
主要材料表：
名稱 |
材料 |
標準配置 |
|
密封端面 |
靜環端面 |
硬質合金 |
○ |
|
碳化硅 |
● |
|
進口優質石墨 |
○ |
|
浸樹脂石墨 |
● |
|
浸銻石墨 |
○ |
|
動環端面 |
硬質合金 |
○ |
|
碳化硅 |
● |
|
彈簧 |
0Cr18Ni9 |
● |
|
0Cr17Ni12Mo2 |
○ |
|
哈氏C |
○ |
|
輔助密封 |
氟橡膠 |
● |
|
丁腈橡膠 |
○ |
|
乙丙橡膠 |
○ |
|
全氟醚橡膠 |
○ |
|
雙層包覆圈 |
● |
|
全包覆圈 |
○ |
|
金屬件 |
其它 |
2Cr13 |
● |
|
0Cr18Ni9 |
● |
|
0Cr17Ni12Mo2 |
○ |
|
哈氏C |
○ |
●為優先選用材料；
○為允許選用材料，根據實際情況確定；
可以提供其它材料，以適應特殊工況；

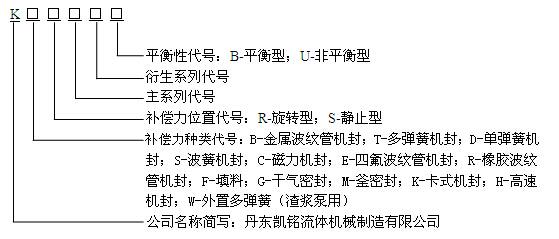

型號說明：
|
